CRシリーズ
協働安全と操作性を両立した汎用モデル。多様な工程に柔軟対応
xMate CRシリーズは、xMateシリーズの堅牢性、柔軟性、最先端の機能を継承しています。
独立した制御キャビネットは、IP54の保護等級を実現しています。
制御キャビネットを独立させたことにより、ロボット本体ベースの設置サイズが縮小され、
保護等級はIP67に強化されました。
これにより、より厳しいアプリケーションにも対応できます。
独立した制御キャビネットは、より豊富なIOリソースとより柔軟な拡張性を提供します。
また、独立した安全コントローラーを内蔵。TÜV認証を取得し、
機能安全はISO 13849-1:2015規格を満たし、PL d/Cat 3レベルに達しています。
-

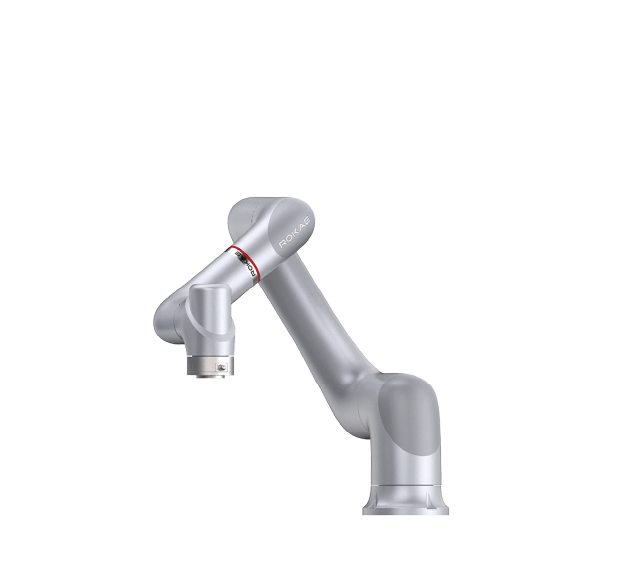

CR7-7/0.98C
可搬重量 7kg
動作半径 988mm -

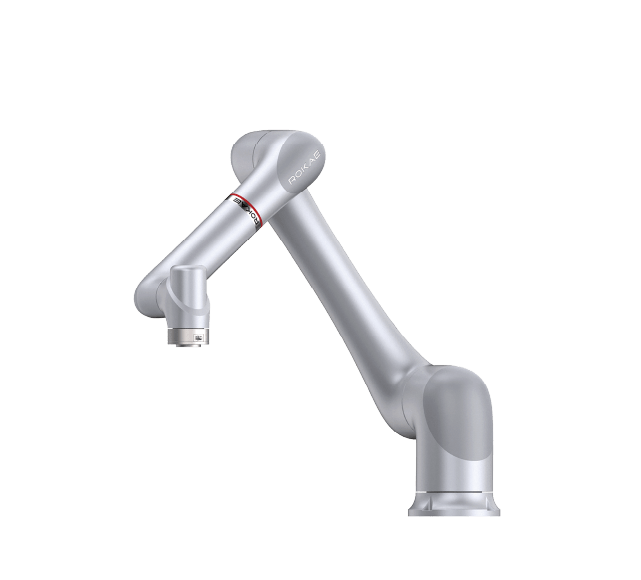

CR12-12/1.4C
可搬重量 12kg
動作半径 988mm -

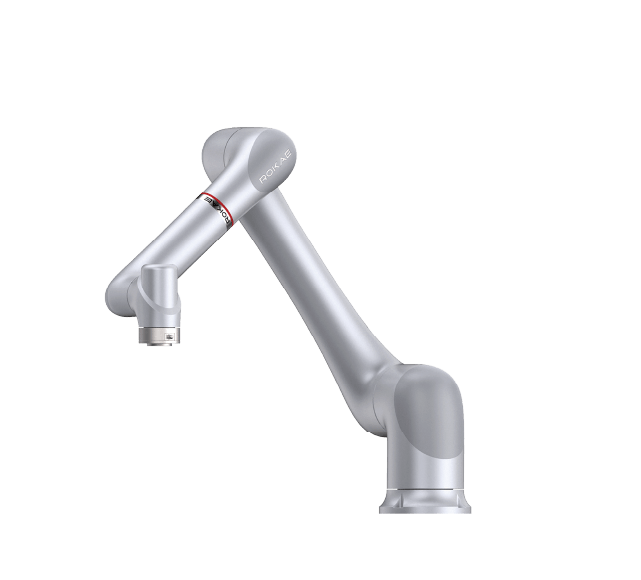

CR18-18/1.0C
可搬重量 20kg
動作半径 1434mm -

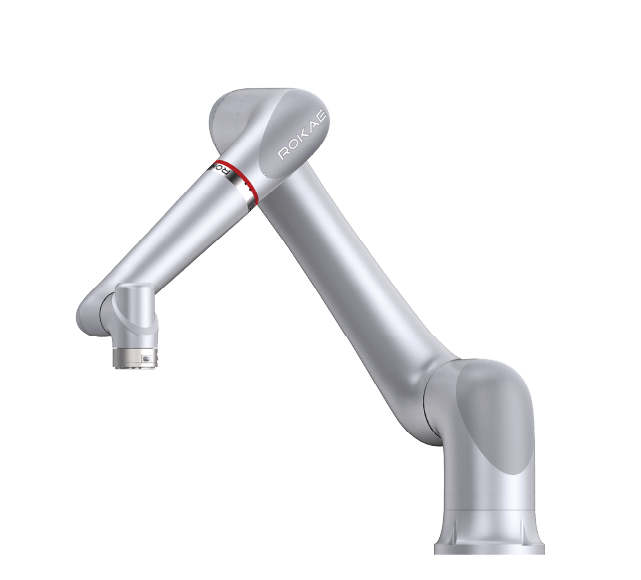

CR20-20/1.8C
可搬重量 20kg
動作半径 1798mm -

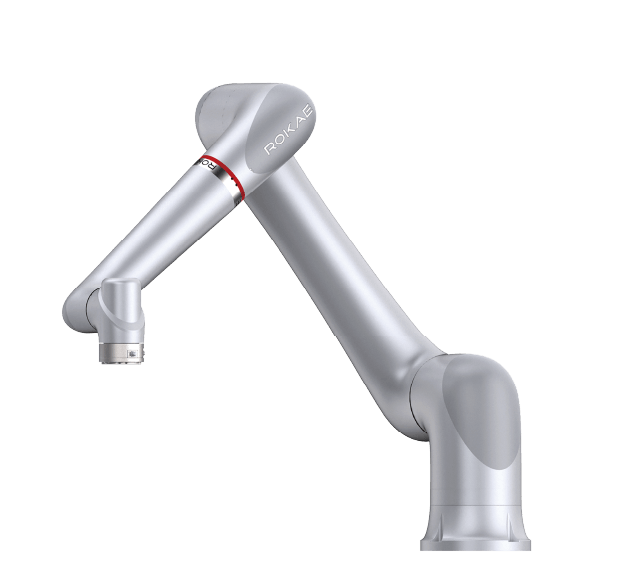

CR20-25/1.8C-5
可搬重量 25kg
動作半径 1798mm -

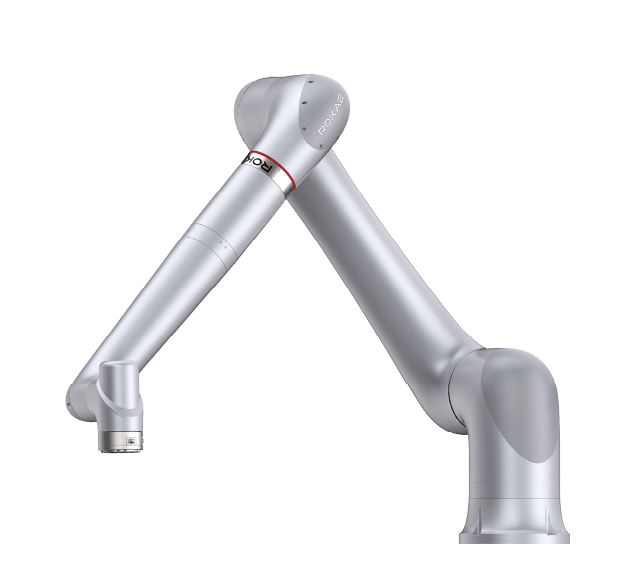

CR20-17/2.0C-5
可搬重量 17kg
動作半径 2047mm

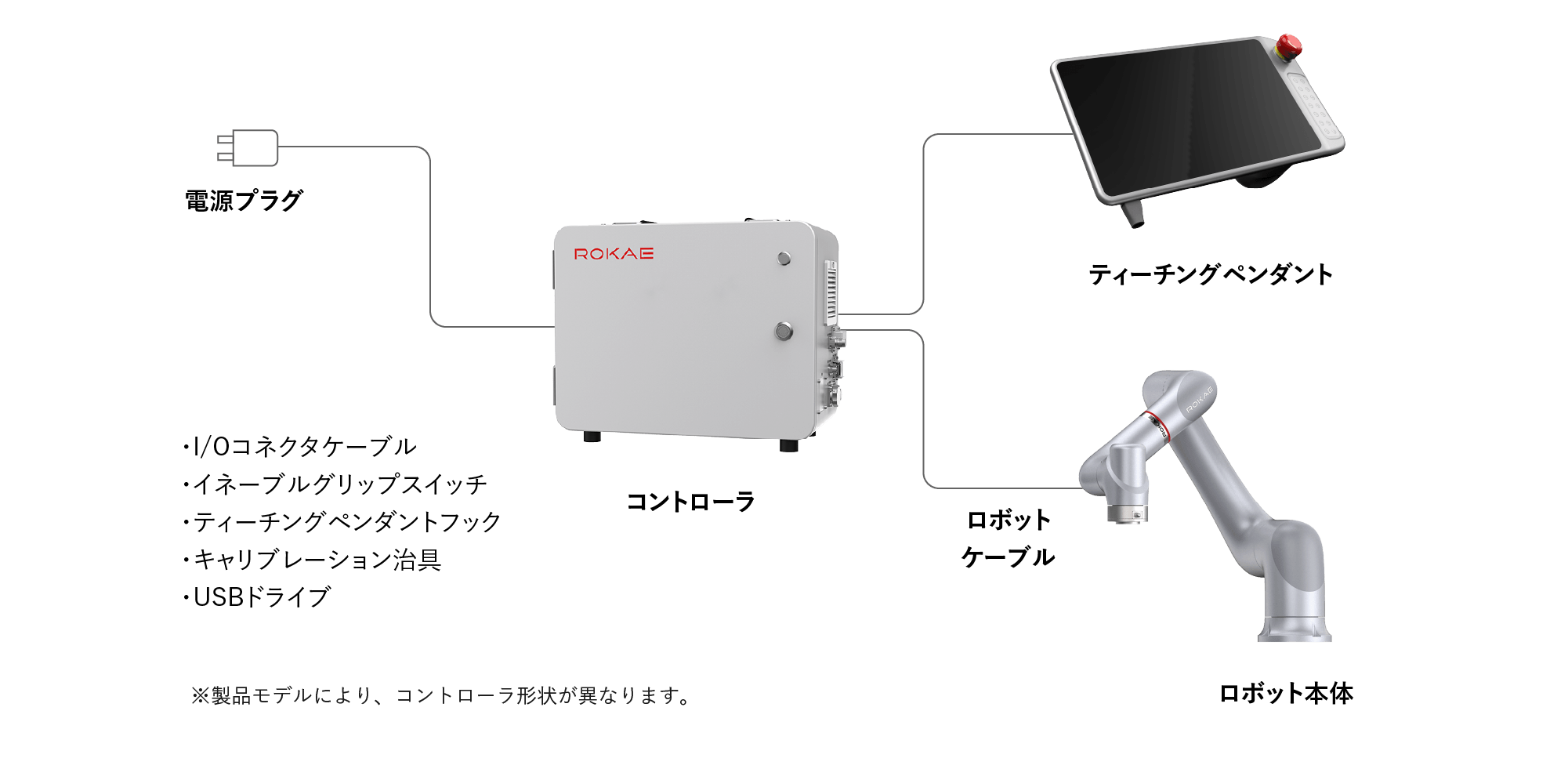

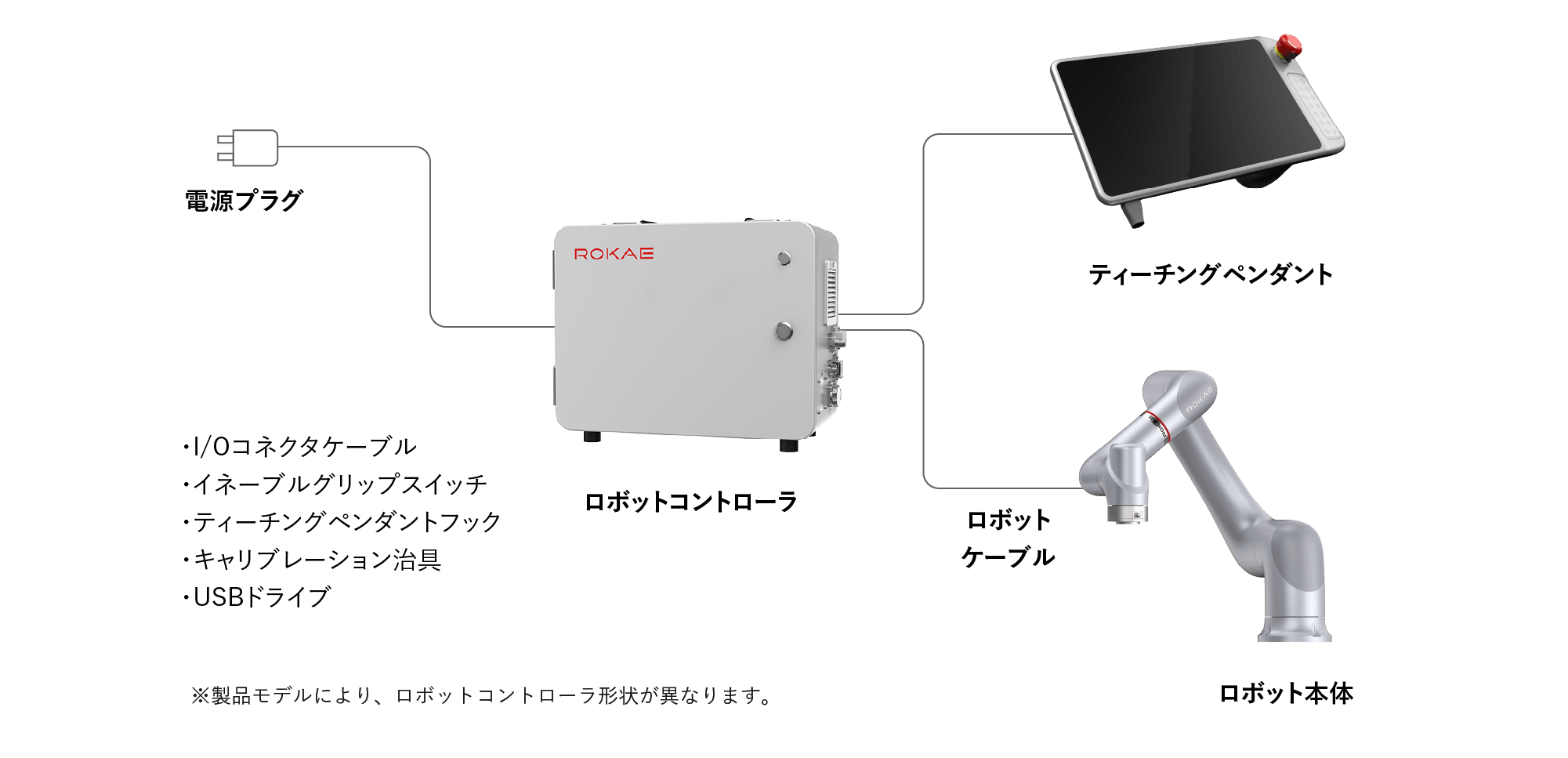

機器構成
仕様
| CR7-7/0.98C | CR12-12/1.4C | CR18-18/1.0CC | CR20-20/1.8C | ||
|---|---|---|---|---|---|
| 制御軸数 | 6 | ||||
| 可搬重量 | 7kg | 12kg | 18kg | 20kg | |
| リーチ | 988mm | 1434mm | 1062mm | 1062mm | |
| 位置繰り返し精度 | ±0.02 mm | ±0.03 mm | ±0.03 mm | ±0.05 mm | |
| 本体重量 | 約25kg | 約41kg | 約38kg | 約71kg | |
| 保護等級 | IP67 | ||||
| 設置形式 | 床置、天吊、傾斜角 | ||||
| 対応制御装置 | xMate Control Cab（略：MCC） | ||||
| 主な用途 （用途別） |
サービス | − | − | − | − |
| 検査 | ○ | ○ | − | − | |
| マテハン | ○ | ○ | ○ | ○ | |
| 溶接 | − | − | ○ | ○ | |
| 組立 | ○ | ○ | ○ | ○ | |
| シーリング | − | − | ○ | ○ | |
| パレタイジング | − | − | − | − | |
| CR20-25/1.8C-5 | CR20-17/2.0C-5 | ||
|---|---|---|---|
| 制御軸数 | 5 | ||
| 可搬重量 | 25kg | 17kg | |
| リーチ | 1798mm | 2047mm | |
| 位置繰り返し精度 | ±0.05 mm | ±0.05 mm | |
| 本体重量 | 約69kg | 約71kg | |
| 保護等級 | IP67 | ||
| 設置形式 | 床置、天吊、傾斜角 | ||
| 対応制御装置 | xMate Control Cab（略：MCC） | ||
| 主な用途 （用途別） |
サービス | − | − |
| 検査 | − | − | |
| マテハン | ○ | ○ | |
| 溶接 | − | − | |
| 組立 | − | − | |
| シーリング | − | − | |
| パレタイジング | ○ | ○ | |
