制御盤に関する押さえておくべき知識を、わかりやすく解説します。

制御盤（Control Panel）は、工場の製造ラインやロボットなど、複雑な自動化を実現するために必要不可欠です。ここでは、そもそも制御盤とはどんなもので、何のために、どのように使われているのか。制御盤の基礎知識から制御盤に求められる規格まで、わかりやすく解説します。

制御盤とは

  • 制御盤とは、産業用機械や設備を安全かつ効率的に動作させるための「頭脳」となる装置で、内部には電源機器、制御機器、保護機器、配線機器などが組み込まれます。
    機能としては、電源の供給・分配、操作・表示、機械設備の状態監視、外部機器への出力など、ＰＬＣ（プログラマブルコントローラ）をソフトウェア制御することで機械設備の細かな動作を実行・管理することができます。
    また、最も大切なことは、万一、異常が発生した際に機器や設備を保護し異常を通報するなど火災事故を防ぐこと、感電やケガなど人身事故から作業者を守ることなど、安全を確保することです。これらの事故防止や安全確保を目的に国際規格や各国の独自規格などがあり、機械設備の目的や納入する地域によって該当する規格に対応する必要があります。
    なお、近年ではネットワーク通信を介して、ロボットなど周辺設備との連携や上位のSCADA（監視制御システム）、MES（製造実行システム）などとの連携で工場設備全体の効率的な運用やIoT対応による遠隔監視・遠隔制御など、スマートファクトリー化が進んでいます。

制御盤に求められること

制御盤に求められることは最適な制御・保護・安全・規格対応など多岐に渡ります。簡単にご説明します。

  • 制御

    使用する機械やシステムにより制御の方法はさまざまであり、求められる制御もかわってきます。
    それぞれに合わせて適切な制御が必要です。

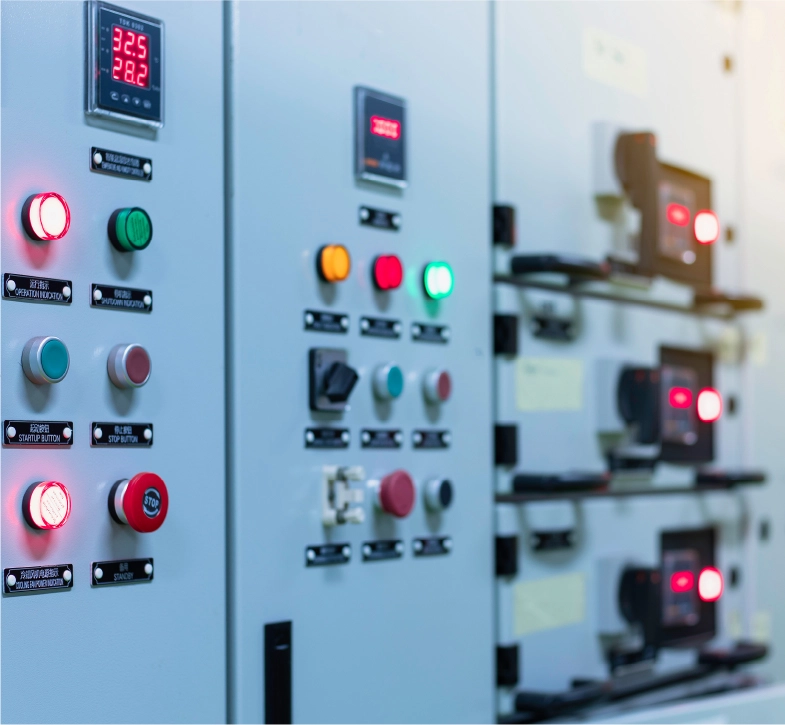

    操作
    スイッチ・タッチパネル表示機などにより作業者が操作しやすく、
    安全かつ確実に操作できるよう機能を決め、配置する。
    表示
    ランプ・タッチパネル表示機などにより運用状態や異常状態を
    作業者が視認しやすいように機能を決め、配置する。
    監視
    制御盤内の状態監視やセンサーなどの外部機器より機械設備の状態
    （正常／異常）を取り込み、表示処理、異常処理など最適な制御に
    フィードバックする。
    制御
    操作内容および外部入力信号をもとに内部処理や外部機器
    （モーター・ポンプなど）に対して信号を出力する。
    プログラミング
    PLCやタッチパネル表示機などにおいて、わかりやすく、
    メンテナンスしやすい基本設計を行う。
    また、それぞれの機能仕様を明確にした上で、
    確実に外部仕様を満足させるプログラミングおよびデバッグを行う。

  • 保護

    制御盤や機器は、さまざまな外部要因から影響を受けるため、安定稼働と長寿命を確保するための保護が必要です。それぞれの環境や条件に応じて適切な保護対策を講じます。

    過電流・過電圧
    異常な電流や電圧から機器を守り、安定した運用を確保する。
    粉塵
    粉塵の侵入を防ぎ、内部機器の故障や寿命低下を防止する。
    温度
    過熱を防ぎ、最適な温度環境を維持することで機器を保護する。
    ノイズ
    電気的ノイズを遮断し、誤作動や信号の乱れを防止する。
    防水
    水や湿気から機器を守り、過酷な環境下でも安全に稼働できるようにする。

  • 安全

    機械設備や制御盤の設計・運用において、安全性は最も重要な要素です。作業者と設備を守るため、事前の評価から緊急時対応まで、包括的な安全対策を講じます。

    リスク
    アセスメント
    危険要因を事前に評価し、設計段階から安全性を確保する。
    非常停止装置
    緊急時に設備を即停止できる仕組みを設け、作業者と設備を保護する。
    インターロック
    機能
    不安全な操作や条件下での稼働を防止し、事故を回避する。
    異常通知
    異常発生時に即座に通知し、迅速な対応を可能にする仕組みを整備する。

  • 規格対応

    制御盤や機械設備は、国際規格をベースに各国や地域の個別規格に適合する必要があります。納入先や使用環境に応じて、適切な規格対応を行います。

    ISO
    国際的な品質・安全規格に準拠し、グローバルで通用する設計を実現する。
    IEC
    電気・電子機器に関する国際規格に対応し、安全性と互換性を確保する。
    UL
    北米市場向けに、電気安全規格を満たした設計・認証を行う。
    CE

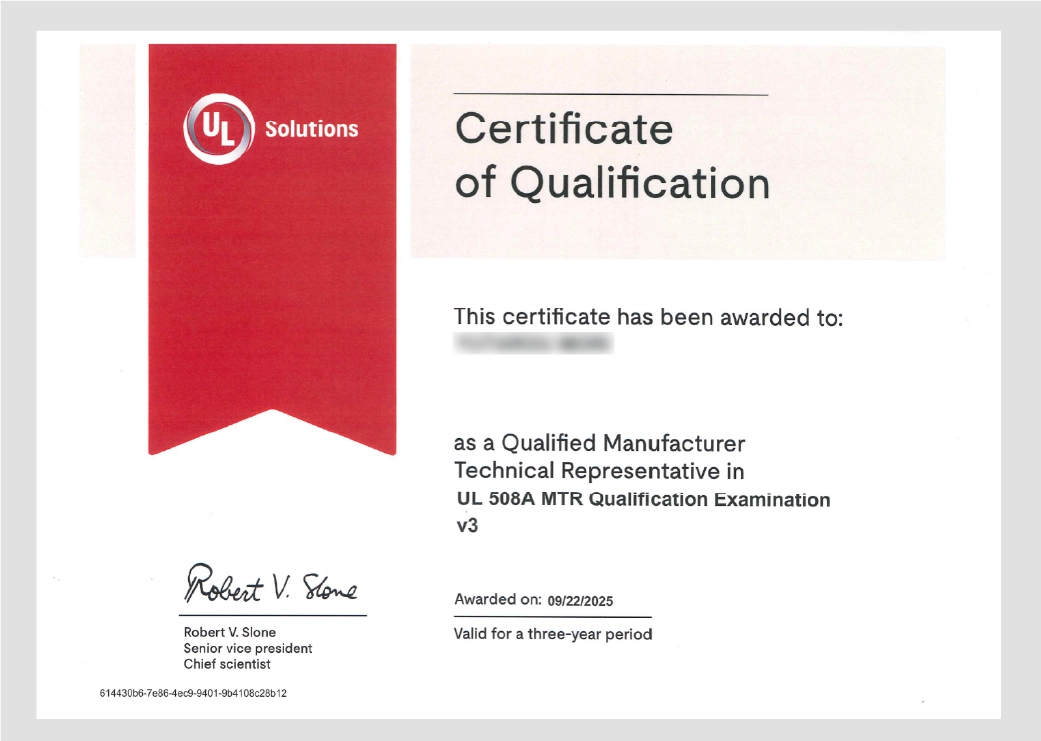

    欧州市場向けに、機械・電気安全規格を満たし、適合宣言を実施する。

規格対応力

    • 専門知識による確実な規格対応
    • 認証取得プロセスの円滑化
    • 設計・製造コストの最適化
    • 高い安全性の確保
    • 顧客からの信頼獲得

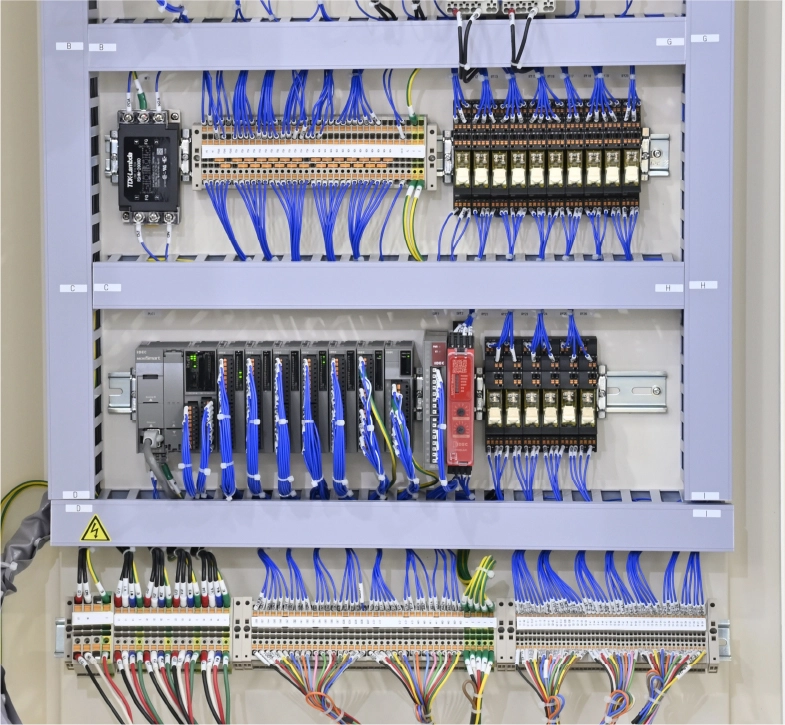

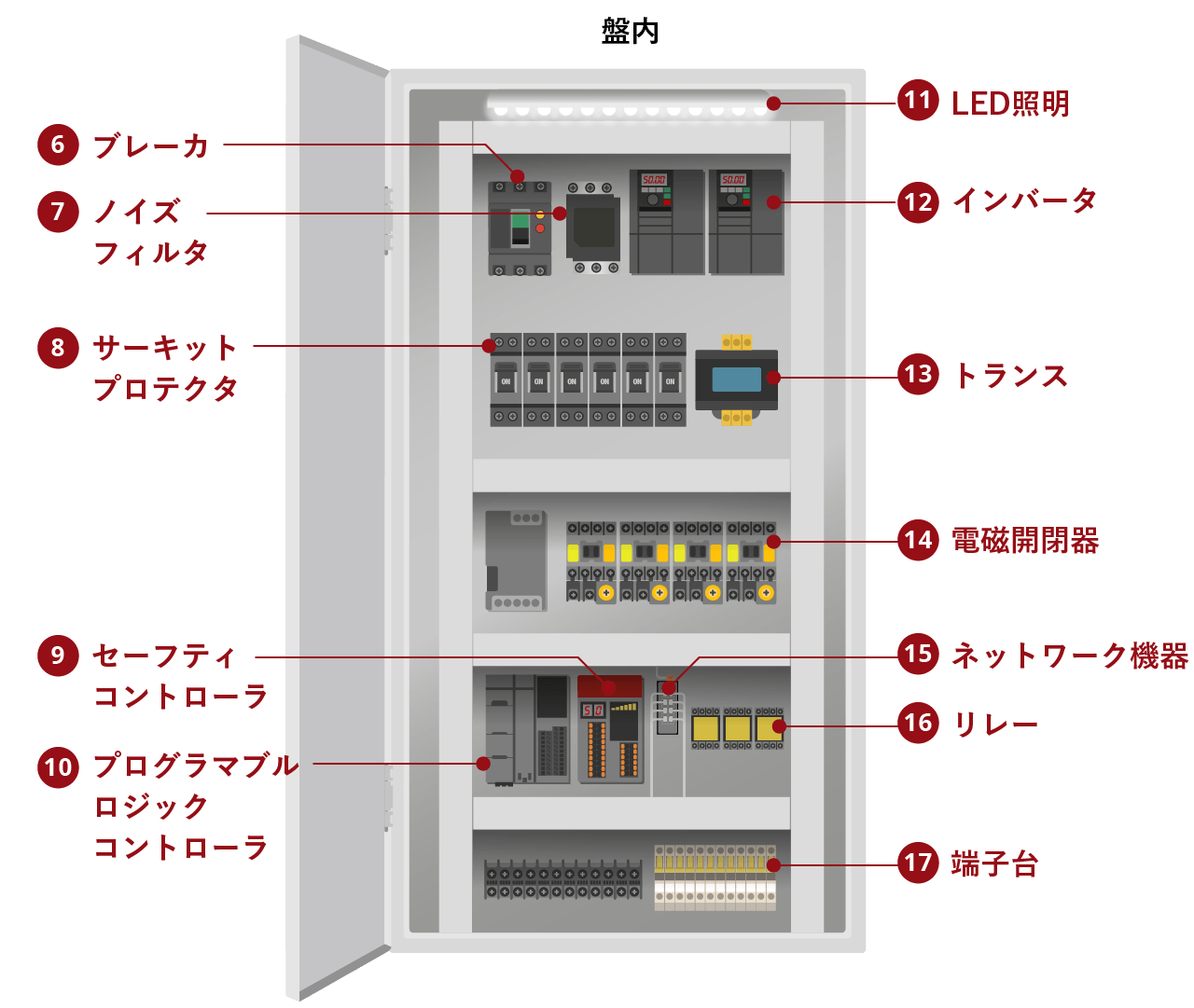

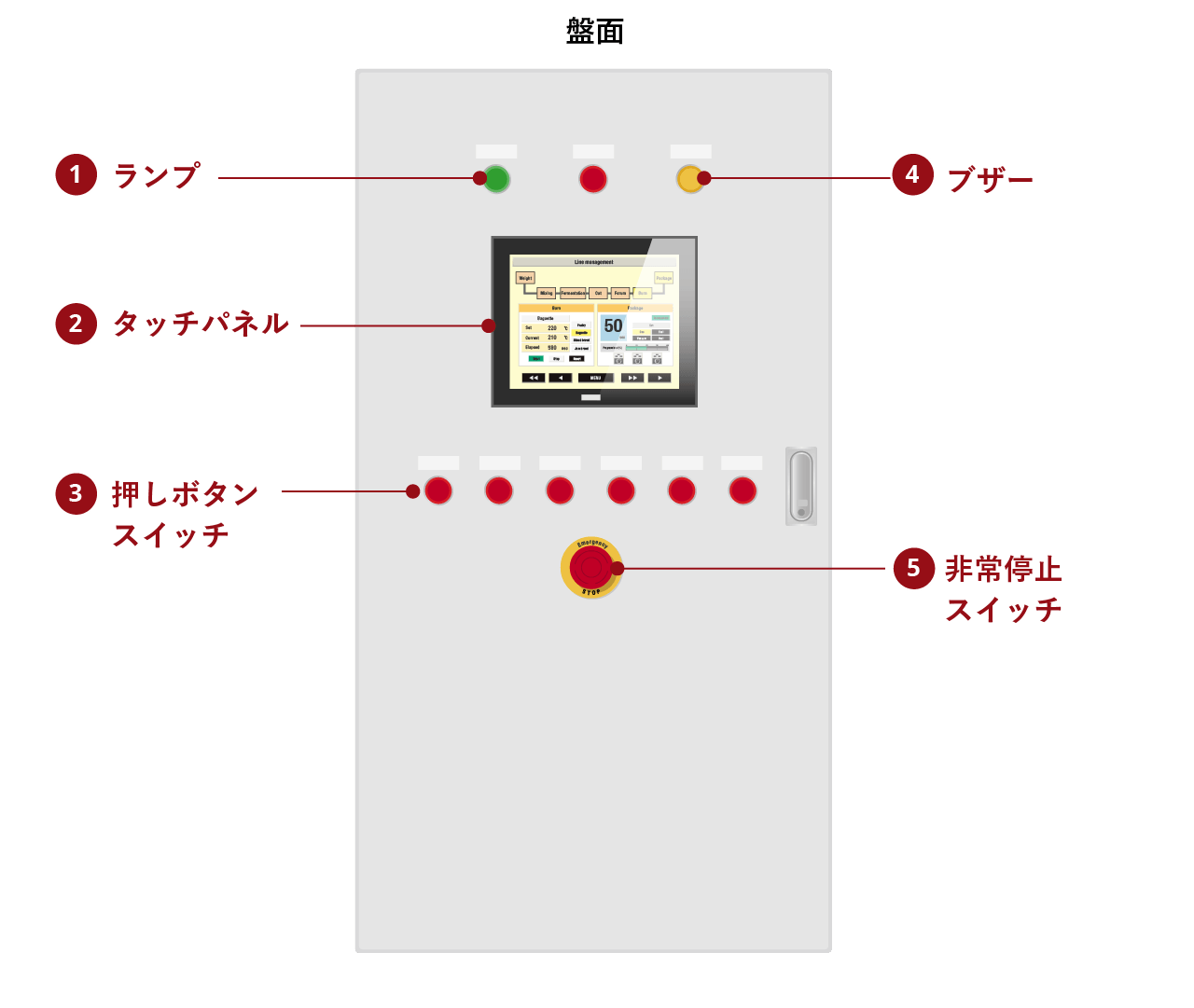

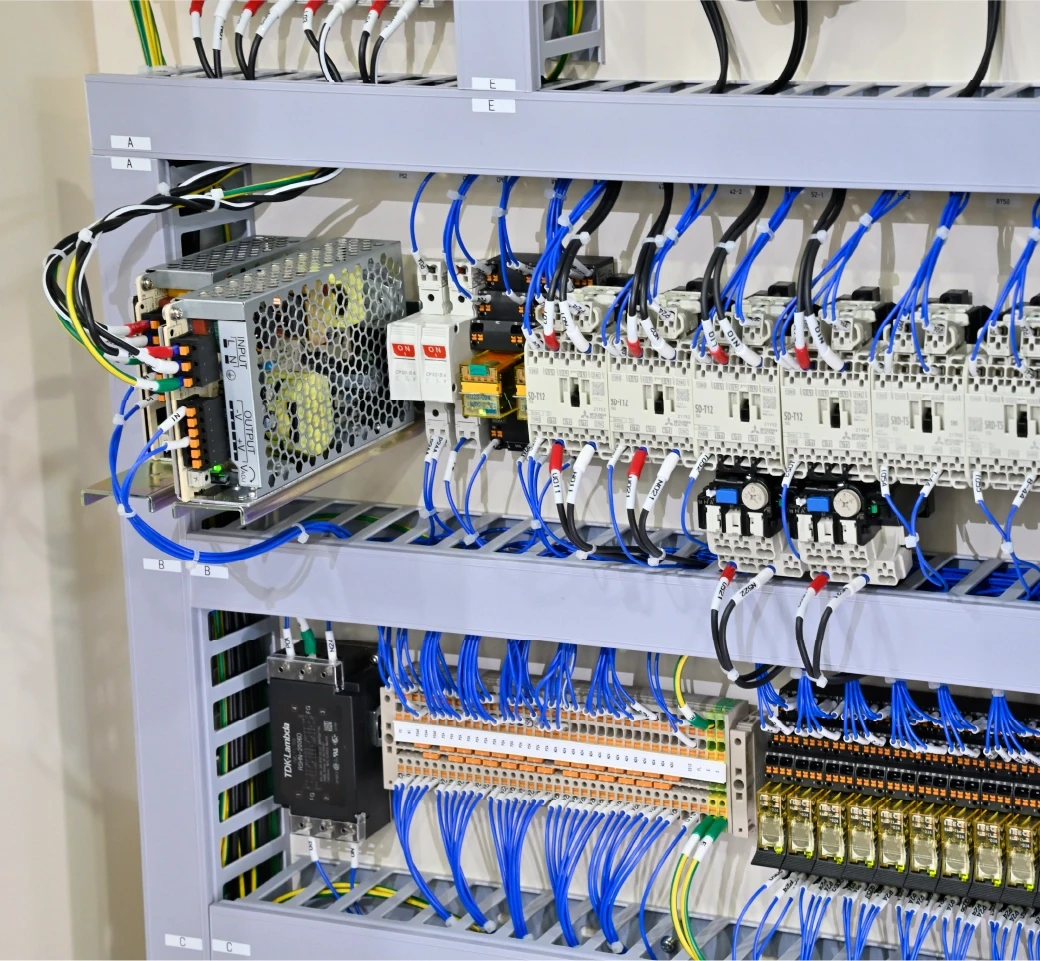

制御盤の構成要素と当社の使用可能製品

当社制御盤では、お客様のご要望に応じてグループ会社IDECの製品を始めとし、SIEMENS様、HMS様、HARTING様等、システムソリューションパートナー多数のメーカー部品を使用できます。個々に部品を調達する手間が省けるため、お客様のとってのメリットを提供できます。

  • 1

    ランプ

    IDEC、富士電機、オムロン他

    2

    タッチパネル表示機

    三菱電機、シーメンス、オムロン、IDEC、他

    3

    押しボタンスイッチ

    IDEC、富士電機、オムロン他

    4

    ブザー

    IDEC、富士電機、オムロン他

    5

    非常停止スイッチ

    IDEC、富士電機、オムロン他

    6

    ブレーカ

    三菱電機、富士電機、シーメンス、他

  • 7

    ノイズフィルタ

    IDEC、富士電機、オムロン他

    8

    サーキットプロテクタ

    三菱電機、富士電機、シーメンス、他

    9

    セーフティコントローラ

    IDEC、オムロン、他

    10

    プログラマブルロジックコントローラ

    三菱電機、シーメンス、オムロン、IDEC、他

    11

    LED照明

    IDEC、リタール、他

    12

    インバータ

    コーセル、TDKラムダ、岡谷電機、他

  • 13

    トランス

    今井電機、鶴田電機、他

    14

    電磁開閉器

    三菱電機、富士電機、シーメンス、他

    15

    ネットワーク機器

    IDEC、シーメンス、HMS、他

    16

    リレー

    IDEC、ワイドミュラー、WAGO、フェニックス、他

    17

    端子台

    IDEC、ワイドミュラー、WAGO、フェニックス、他
